Biogasfackel
Fackel zum Nachverbrennen von Gasen aus Biogas-Anlagen

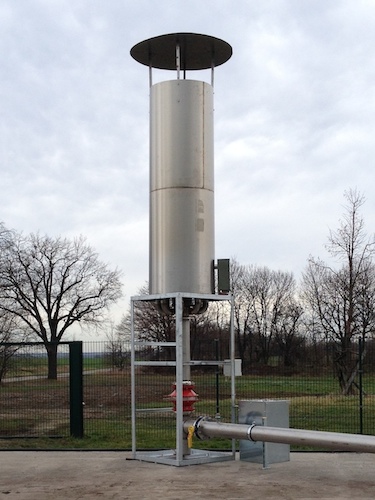

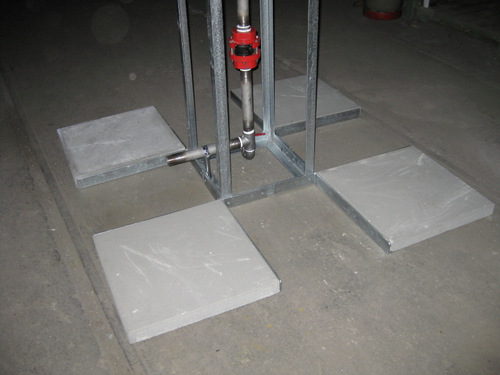

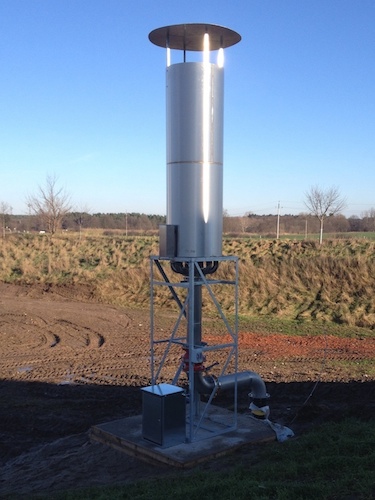

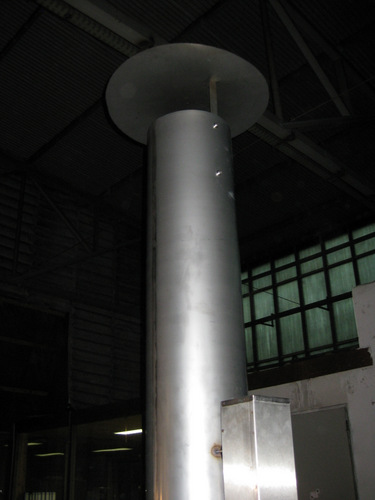

- Gasfackel bestehend aus Aufstellgerüst, Mischkammer mit innenliegendem Fackelbrenner und oberer Abdeckung

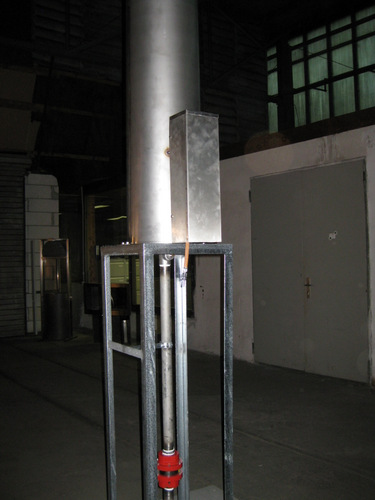

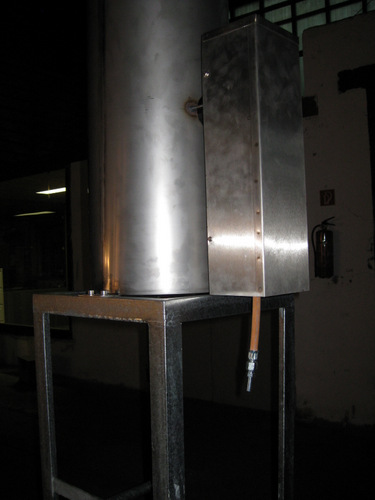

- Gaszuführung mit Deflagrationsrohrsicherung, sowie Gaszündbrennerlanze mit Flüssiggasflasche
- Biogas kann direkt aus dem Fermenter zur Gasfackel geführt werden, kein Verdichter erforderlich
- Fertig montiert geliefert, zum sofortigen Aufbau in Gaserzeugungsanlagen
- Geeignet zur Verbrennung von biogenen Gasen wie Klärgas oder Biogas gem. Emissionsgrenzwerte der TA-Luft
- Funktion der Biogasfackel ist automatisierbar, d.h. sie kann von der Schaltzentrale aus gesteuert werden
- Gerätebauart: GFB 100-320
- Durchsatzleistung 10…20 m3/h
- Fließdruck vor der Gasfackel gemessen 10..20 mbar
- Verbrennungstemperatur 800°C
- Belastung: thermisch 50….100 kW
- Durchmesser Brennkammer: 320 mm
- Unterkante Flammenrohr 1,5m über Aufstellfläche
- Länge der Brennkammer: 1500…2000 mm
- Leistung Zündbrennerlanze: 1..1,5 kW
- Gasart der Zündbrennerlanze: Flüssiggas
- Werkstoff des Brenners: Edelstahl 1.4751 oder vergleichbar
- Gaszuführung: 1 ¼“
- Gasarten: biogene Gase (Klärgas, Biogas) in unterschiedlichen Qualitäten möglich
- Heizwert der biogenen Gase: 18…25 MJ/m3
- Erwartete Gaszusammensetzung:
- Methan CH4: 50…70%
- Kohlendioxid: 29…49%
- Ammoniak NH3: 0,5%
- Wasserstoff: 0,5 %
- H2S: 200 ppm
- Die Gasfackel besteht aus dem Aufstellgerüst, Mischkammer mit innenliegendem Fackelbrenner und oberer Abdeckung, Gaszuführung mit Deflagrationsrohrsicherung, sowie Gaszündbrennerlanze mit Flüssiggasflasche.
- Materialien: korrosionssicherer und temperaturbeständiger Edelstahl
- Alternativen möglich: Gasfackel mit Zündbrennerlanze in Handbetrieb oder mit Zündbrennerlanze für automatisierten Betrieb
- Gasarmaturen und gastechnische Baugruppen sind EG-baumustergeprüft
- Gasarmaturen, die in Kontakt mit biogenem Gas sind, sind für den Betrieb mit wasserdampfgesättigtem Gas geeignet

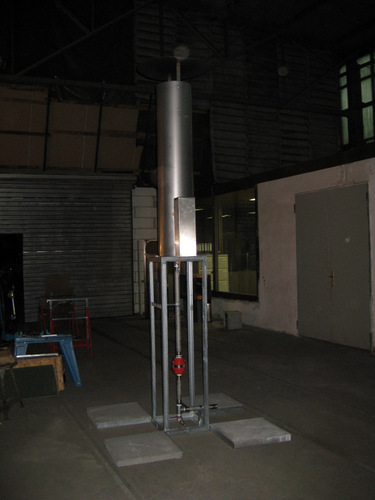

- Gasfackel vom Typ GFB 100-320 fertig montiert und geprüft
- Zündbrennerlanze für Handbetrieb oder Zündbrennerlanze für automatisierten Betrieb inkl. Gasflasche
- Nicht im Lieferumfang enthalten: Schnellschließ-Gasventil
